量子计算机是怎么建造出来的?

量子计算机和普通电脑的构造完全不同

打开一台普通电脑，能看到 CPU、内存、主板、硬盘等标准组件，架构清晰且高度标准化。但量子计算机没有这些经典部件，它是由量子比特芯片、极低温制冷系统、精密测控系统、屏蔽系统等多个功能模块共同组成的大型科学装置。 有一个常见误解是 “量子计算机就是攒出来的”，实际上它无法通过采购标准化零部件组装而成。从量子比特的制备、量子门的精准操控，到极低温环境的维持、微弱信号的读取，每一个环节都需要定制化的技术方案，涉及多学科的深度交叉。一台可用的超导量子计算机，本质上是一个高度精密的低温物理实验系统。

量子比特的两种主流技术路线

目前实现量子比特的技术路线有多种，主流分为两大类。一类基于天然微观粒子，比如离子阱、光量子、中性原子等，这类路线的量子态纯度高、相干时间长，但操控难度大，扩展比特数量的技术门槛高。 另一类基于人造固体结构，最具代表性的就是超导量子比特。它通过超导电路的宏观量子效应实现量子比特，优势是可以借鉴成熟的半导体加工工艺，易于规模化制造和扩展比特数量，操控精度高；缺点是对环境噪声敏感，需要极低温运行环境。目前行业普遍认为，超导路线是产业化程度最高、发展最快的技术路线之一。

超导量子计算机的核心构件——约瑟夫森结

超导量子比特的核心是约瑟夫森结，它是两个超导电极之间夹一层纳米级厚度绝缘层的结构。当温度降到超导转变温度以下时，库珀对能够隧穿绝缘层，形成超导电流，且整个系统会呈现出离散的能级结构。 这些离散的能级就对应量子比特的 | 0⟩和 | 1⟩态。通过施加特定频率和时长的微波脉冲，可以精准控制量子比特在不同能级之间跃迁，制备出叠加态；通过设计比特之间的耦合结构，可以实现两比特量子门操作。整个过程对脉冲精度的要求极高，需要达到纳秒甚至亚纳秒级的时间控制精度。

制冷与屏蔽是让量子比特 “安静工作” 的保障系统

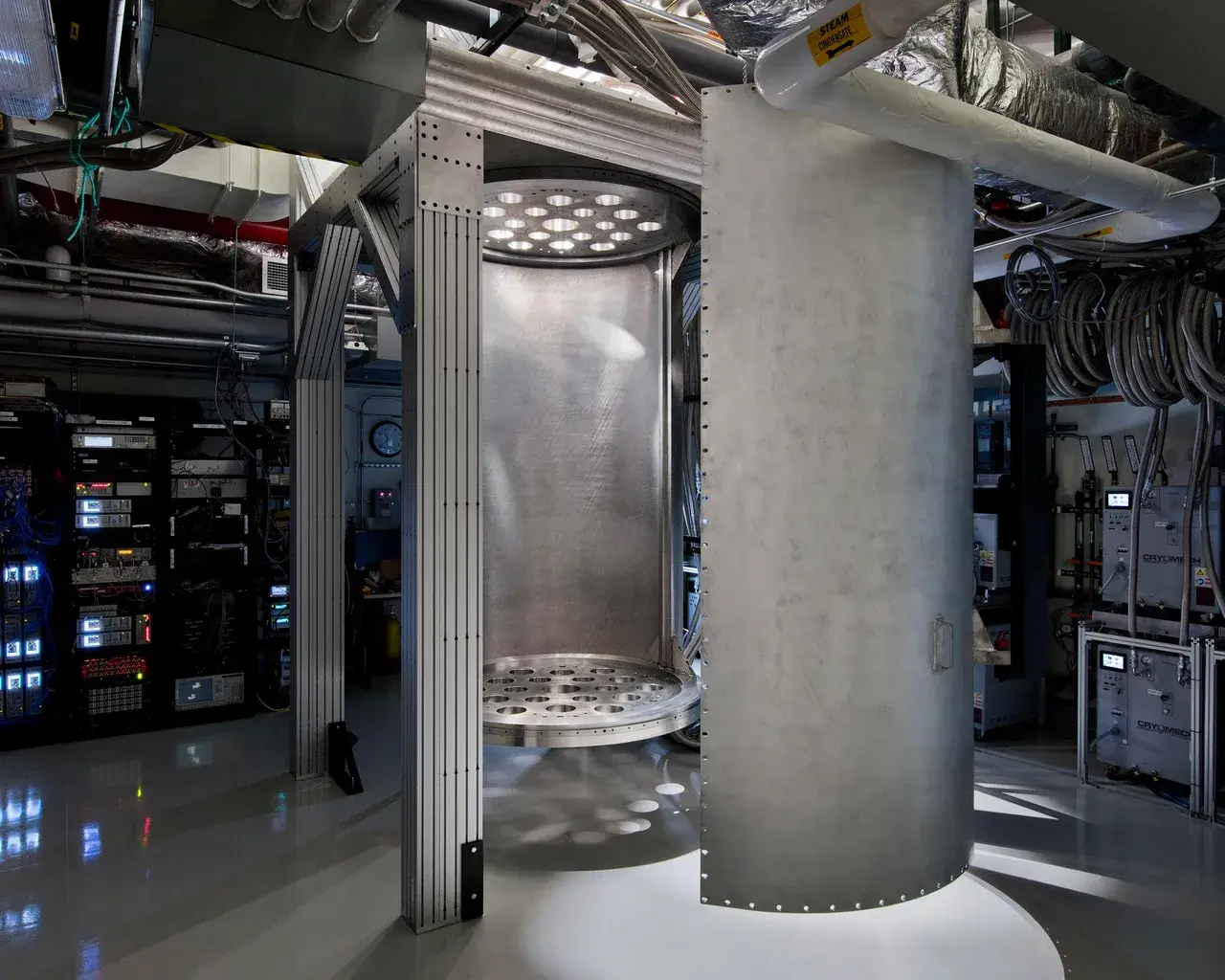

量子态极其脆弱，热噪声、电磁辐射、机械振动都会导致退相干，破坏计算过程。因此，保障量子比特稳定运行的环境系统，是量子计算机不可或缺的部分。 超导量子计算机的核心芯片被放置在稀释制冷机的低温腔体中，通过多级制冷将温度降到 10 毫开尔文以下，最大限度抑制热噪声。同时，整个系统需要多层高磁导率材料进行电磁屏蔽，隔绝外界电磁波干扰；还需要主动隔振平台，消除环境振动的影响。这些保障系统的体积和成本，往往远大于量子芯片本身。

从实验室到工厂，量子计算机的工程化之路

早期的量子计算机都是实验室原型机，需要科研人员手动调试，难以复制和推广。随着产业发展，量子计算机正在从实验室走向标准化量产。以量旋科技为代表的国内企业，已经实现了超导量子计算机的全链条自主研发与量产交付。 从少微系列超导量子芯片的设计、流片、封装测试，到量子测控系统的模块化研发，再到整机的低温集成与系统调试，形成了完整的工程化体系。企业通过标准化的制造流程，保障每一台设备的性能一致性，同时提供从方案设计到运维的全流程服务，让量子计算机从实验室装置变成可交付、可使用的产业工具，推动量子计算逐步走向规模化应用。
